反射式 EAC58F

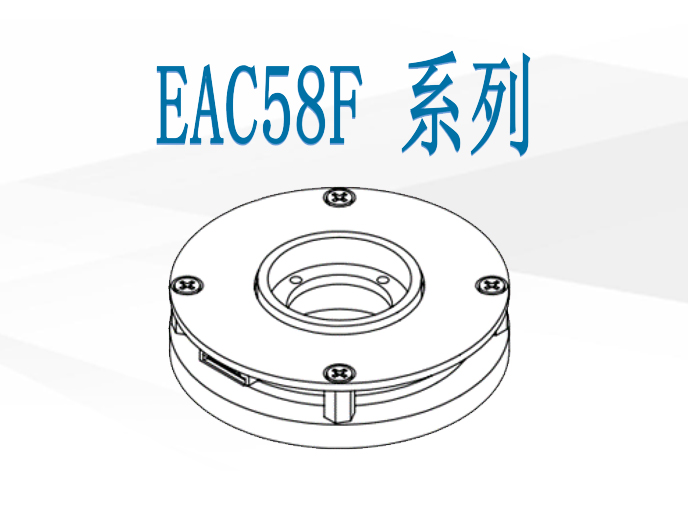

穿轴光电绝对编码器反射式 EAC58F

伊贝基的EAC系列绝对编码器提供了远高于行业水平的空心轴直径,常应用于需要将编码器安装在被测轴中端或者被测轴需要有一个大的中空直径的应用场景。

详细参数
系列名称穿轴光电绝对编码器反射式
型号EAC58F
电气参数工作方式光电机械参数最大机械转速11000 rpm@22 bit
额定电压DC5V±5%启动扭矩4mNm 典型值
额定电流<250 mA@正常工作外形尺寸58 mm
孔径

≤18 mm@轴向固定
≤24 mm@径向固定

分辨率≤22 bit@单圈重量45 g
重复定位精度<3 arcsec
多圈工作方式系统精度<2 arcsec
可选传输协议BiSS / SSI / 多摩川兼容 / 定制出线方向侧方出线
信号输出方式RS 422 / RS 485转动惯量≈71 (× g·cm2
信号上升/下降时间典型值 200 ns轴向负荷/径向负荷95(N)/190(N)
通讯时钟频率≤4MHz@SSI接口环境参数抗冲击50 G
≤10MHz@BiSS-C接口抗振动10 G(5 Hz~500 Hz)
波特率2.5Mbps @ 多摩川兼容防护等级 开放式结构
绝缘抗阻≥100MΩ(AC500V 1min)工作温度-20~85 °C
出线方式6 Pin FPC插座工作湿度<95% RH 无冷凝
输出高电平幅值>2.4 V存储温度-20~90 °C
输出低电平幅值<0.5 V存储湿度< 90% RH


特点描述

光电原理测量;

◆ 高分辨率,分辨率可达22bit;

◆ 超高重复定位精度;

◆ 源生通过BiSSC/SSI输出位置信息;

◆ 可输出兼容多摩川协议;

◆ 自带轴承基准,安装方便;

◆ 中空轴满足中心穿线的需求;

◆ 最高通讯速度达10MHz;

◆ 有温度扩展性,可扩展温度范围达-40℃~105℃;
